BT-1600圖像顆粒分析系統

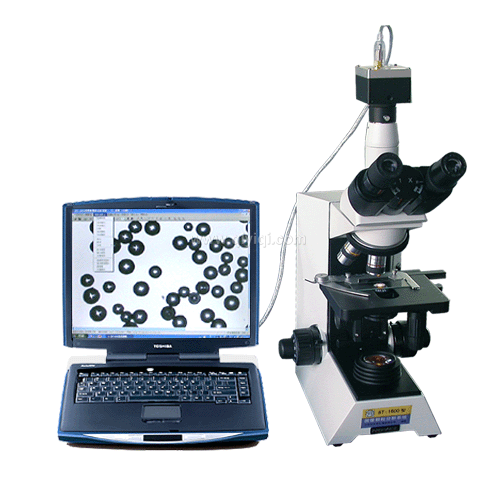

BT-1600圖像顆粒分析系統是研制的一種圖像法粒度分布測試以及顆粒型貌分析等多功能顆粒分析系統，該系統包括光學顯微鏡、數字CCD攝像頭、圖像處理與分析軟件、電腦、打印機等部分組成。它是將傳統的顯微測量方法與現代的圖像處理技術結合的產物。它的基本工作流程是通過專用數字?jǐn)z像機將顯微鏡的圖像拍攝下來；通過USB數據傳輸方式將顆粒圖像傳輸?shù)诫娔X中；通過專門的顆粒圖像分析軟件對圖像進行處理與分析；
通過顯示器和打印機輸出分析結果。本系統具有直觀、形象、準確、測試范圍寬以及自動識別、自動統計、自動標定等特點，不僅可以用來觀察顆粒形貌，還可以得到粒度分布、平均長徑比以及長徑比分布等，為科研、生產領域增添了一種新的粒度測試手段。
一、 指標與性能：
1. 測試范圍： 1-3000微米。
2. 系統放大倍數：4000倍。
3. 最大分辨率：0.1微米。
4. 重復性誤差：<3%（不包含樣品制備因素造成的誤差）。
5. 粒度分布類型：體積分布、面積分布、數量分布、長徑比分布、球形度分布等。
6. 輸出項目：包括原始參數（包括樣品信息、測試信息等），分析數據（包括區間分布、累計分布、平均徑、長徑比以及長徑比分布等），分布圖形（區間分布直方圖和累計分布曲線等）。
二、 測試原理：
1. 標定方法：用顯微鏡專用標準刻度尺直接標定每個像素的尺寸，再根據每個顆粒圖像面積所占的像素多少來度量顆粒的大小。以微米為單位。
2. 測試原理：通過對顆粒數量和每個顆粒所包含的像素數量的統計，計算出每個顆粒的等圓面積和等球體積，從而得到顆粒的等圓面積直徑、等球體積直徑以及長徑比等。為計算方便，BT-1600圖像顆粒分析儀是以100個像素為一個計量單位的。表1為不同的物鏡放大倍數情況下100像素所對應的粒徑值：
|
序號 |
物鏡放大倍數 |
像素 |
粒徑（微米） |
備注 |
|
1 |
4倍 |
100 |
250 |
100像素對應的粒徑以標定值為準。 |
|
2 |
10倍 |
100 |
100 |
|
4 |
40倍 |
100 |
25 |
|
6 |
100倍 |
100 |
10 |
3、系統配置：
|
序號 |
名稱 |
型號 |
性能指標 |
數量 |
備注 |
|
1 |
顯微鏡 |
N-300M |
平場消色差物鏡 |
1 |
必備件 |
|
Nikon E100 |
|
NJL-1 |
|
2 |
數字CCD攝像頭 |
DH-HV3151UC |
1600×1200 |
1 |
|
3 |
圖像處理與分析軟件 |
BT-1600 |
數據采集與處理 |
1 |
|
4 |
電腦 |
Win98以上系統 |
|
1 |
選配件 |
|
5 |
打印機 |
各種打印機 |
|
1 |
|
6 |
超聲波分散器 |
SK1200H |
45W |
1 |
三、 軟件功能舉例
1．強大的圖像處理功能：（所有處理均在本軟件下完成，無須借助其他圖像處理軟件）
2．圖像分析：（可以得出粒度分布、長徑比及分布、球形度及分布、最大顆粒等）
四．BT-1600系統的特色：
1. 精確標定：BT-1600圖象顆粒分析系統可以通過標尺精確標定顆粒的實際尺寸。
2. 自動分割：可以自動對連在一起的顆粒進行分割。
3．添加標尺：可以在圖像中添加標尺，這樣就很直接地觀察顆粒的大小了。
4． 多樣的分析結果：包括打開圖像、保存圖像、保存結果、查詢結果、打印粒度結果、預覽粒度結果、打印圖像、預覽圖像、打印長徑比結果，預覽長徑比結果等功能。
五、BT-1600的各種配置與價格：
|
序號 |
儀器配置及配件名稱 |
型號 |
數量 |
單價(元) |
|
1 |
標
準
配
置 |
國內品牌生物顯微鏡 |
N-300M |
1臺 |
電議 |
|
數字?jǐn)z像機(CCD) |
DH-HV3151UC |
1只 |
|
圖像處理軟件 |
BT-1600 |
1套 |
|
使用手冊 |
BT-1600 |
2本 |
|
其它資料 |
裝箱清單1份、保修單1份、產品樣本1份 |
1套 |
|
備品備件 |
蓋玻片1盒、載物片1盒、顯微標尺1個、電動攪拌器1個、液體取樣器8只、洗耳球1個。 |
1套 |
|
2 |
增
強
配
置 |
Nikon生物顯微鏡 |
Nikon E100 |
1臺 |
電議 |
|
數字?jǐn)z像機(CCD) |
DH-HV3151UC |
1只 |
|
圖像處理軟件 |
BT-1600 |
1套 |
|
使用手冊 |
BT-1600 |
2本 |
|
其它資料 |
裝箱清單1份、保修單1份、產品樣本1份 |
1套 |
|
備品備件 |
蓋玻片1盒、載物片1盒、顯微標尺1個、電動攪拌器1個、液體取樣器8只、洗耳球1個。 |
1套 |
|
3 |
特
殊
配
置 |
國內品牌金相顯微鏡， |
NMM800 |
1臺 |
電議 |
|
數字?jǐn)z像機(CCD) |
DH-HV3151UC |
1只 |
|
圖像處理軟件 |
BT-1600 |
1套 |
|
使用手冊 |
BT-1600 |
2本 |
|
其它資料 |
裝箱清單1份、保修單1份、產品樣本1份 |
1套 |
|
備品備件 |
蓋玻片1盒、載物片1盒、顯微標尺1個、電動攪拌器1個、液體取樣器8只、洗耳球1個。 |
1套 |
|
4 |
選配件 |
激光打印機 |
激光打印機 |
1臺 |
電議 |
|
電腦 |
聯想 |
1臺 |
電議 |
|
超聲波分散器 |
上海科導 |
1臺 |
電議 |
六、其它條款：
1、 付款方式：款到發貨。
2、 交貨期：現貨供應，一般收到貨款后3-10個工作日內到貨。
3、 包裝：木箱、紙箱包裝，費用供方承擔。
4、 運輸方式：航空、鐵路、公路運到需方指定的地點，送貨上門，費用供方負擔。
5、 安裝調試培訓：供方派專業工程師到現場安裝、調試、培訓，費用供方負擔。
6、 免責免費保修條款：免責免費保修期兩年。在保修期內，無論何種原因出現故障，供方將免費提供服務。需要到現場維修的將在接到對方通知后48小時內到達；保修期后，供方仍負責維修，僅適當收取工本費（包括差旅費、元器件費等）。
